吉时利扩展可编程直流电源产品
作者: 未名 来源: 汽车制动网 日期: 2014年06月25日

先进电气测试仪器与系统的世界级领导者吉时利仪器日前宣布,推出最新2260B系列可编程直流电源,包括两款360W型号和两款720W型号。2260B系列是最近推出的2200系列单通道和多通道电源产品的补充,旨在满足需要更高功率和性能的台式、嵌入式和制造测试应用。现在有了2260B和2200系列,吉时利电源可以满足研究、设计、质量控制和生产测试等领域的低功率和高功率应用。


\

研发、制造测试和质检工程师在进行复杂电子产品和元器件特性分析和调试时需要高精度和高可靠电源。与某些常见的竞争电源产品(其功能较少、电源范围灵活性较差)相比,2260B系列电源可提供业界一流的性能和特性,如可编程斜率和电池模拟。

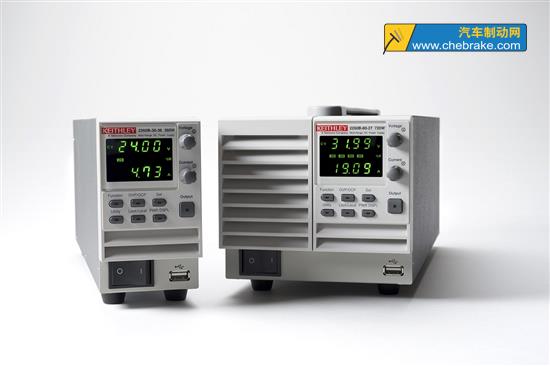

2260B-30-36型和2260B-80-13型360W可编程直流电源能够提供多种电压和电流,对于需要更高功率的应用,2260B-30-72型和2260B-80-27型电源可提供720W输出。根据所需的型号,2260B系列电源可提供80V电压或72A电流,其输出电平范围宽,加上以太网或USB连通性以及可选配GPIB接口,使得2260B系列电源非常适合以下应用:环境、应力和加速老化测试、LED和高功率元器件测试、汽车测试、电池研究与测试、生产测试。

可编程上升时间,避免器件受损
在电源启动供电时,为了避免瞬态电压过冲尖脉冲引起的待测器件(DUT)损坏,2260B系列电源具有可编程电压和电流上升时间(或斜率)控制功能。电流上升时间可编程使得2260B系列电源处于恒流控制优先模式,这样电流斜率可以限制待测器件(DUT)电压降的上升速率。此外,还可以对下降时间进行独立编程,而且下降时间值与上升时间值可以不同。因此,可以对施加于负载的电源进行精确控制,防止过冲尖脉冲、高浪涌电流、欠冲尖脉冲及高关闭瞬态电流。这不仅有助于防止元件、器件、模块受损,而且可以生成更精确的元器件(如LED)I-V特性分析曲线,可编程开-关延迟允许在指定时间开启或关闭电路,确保根据需要施加并安全移除电源。

电池模拟能力
为了在逼真条件下对电池供电电路或器件进行测试,建议使用具有电池特征性能的测试源。例如,电池一般都具有可变内阻, 因而被供电器件两端的电压会由于电池内阻分压而减小。2260B系列电源可编程输出电阻高达5.9Ω,可以模拟电池内阻。在测试汽车电路时,可以模拟铅酸电池或锂离子电池。因此,有了模拟汽车电池性能的电源,可以对汽车电路进行测试。

通过串行和并行组合,扩展电压和电流输出
当应用所需电压超过80V时,用户可以将两台2260B电源进行串联,可以使最大输出电压达到160V,或者将3台2260B型电源进行并联,可以使最大输出电流达到216A。在电源串联或并联配置中,可采用主从配置控制方式,主机显示整个电压和电流。这种主从操作意味着控制必须只能与1台2260B电源进行接口,然后由它控制系统中的其他电源。通过多台电源组合,可提供高达2160W的最高功率。

可为自动测试选配灵活的接口
2260B系列电源通过USB、LAN或可选配GPIB接口,提供与自动测试系统接口的灵活性。它们还提供模拟控制能力,可通过外部电压或电阻调节输出。有了模拟输入控制功能,可利用2260B系列电源生成复杂波形。此外,可利用模拟输入生成直流噪声电平,查看待测电路的电阻噪声。快速放电能力支持迅速释放输出端口电压,可在最小的测试时间延迟内对另一个电压进行编程和生成。快速(1ms)瞬态恢复时间确保对负载变化的快速响应。快速放电时间和快速瞬态影响的结合,有助于增加自动测试系统的吞吐量。

(转载请注明来源: 汽车制动网/chebrake.com 责任编辑:elizabeth)
