Vishay推出首颗通过AEC-Q100认证的模拟开关
作者: 未名 来源: 汽车制动网 日期: 2017年12月7日

用于汽车应用的Vishay首颗通过AEC-Q100认证的模拟开关提高信号完整性和带宽
器件可在-40℃~+125℃范围内工作,电阻低至0.37Ω且保持稳定,带宽338MHz,采用小尺寸miniQFN16封装

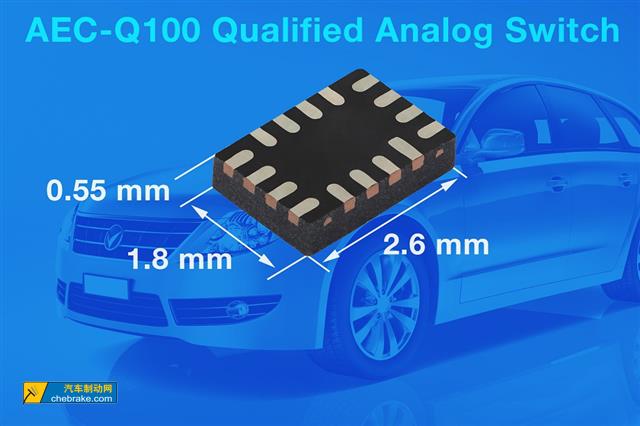

日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,推出新的通过AEC-Q100(Grade 1)认证的双路DPDT/四路SPDT模拟开关---DGQ2788A,开关在2.7V下电阻为0.37Ω,带宽338MHz,采用小尺寸2.6mm x 1.8mm x 0.55mm miniQFN16封装。Vishay SiliconixDGQ2788A非常适合空间有限的汽车应用中的模拟和数字信号开关,具有非常平的电阻和寄生电容曲线,可提高信号完整性,提供更高的带宽。


\

新发布的器件是Vishay正在推出的汽车系列模拟开关的首颗产品,着力解决车载智能通信、信息娱乐、高级驾驶辅助系统(ADAS)、先进诊断和引擎控制模块、牵引和稳定性控制模块,以及电动车窗、车锁和后视镜等快速增长的车载细分领域中的信号开关需求。这些应用需要音频、视频、总线和通信接口开关,用来对信号进行桥接和路由。

类似电阻的竞争器件最高工作电压为4.3V,DGQ2788A将电压范围扩大到5.5V,能够适应常用的5V工业信号。开关的电阻平坦度为10mΩ,使THD达到-100dB,提高了20dB,而其他器件的平坦度高达500mΩ。另外,DGQ2788A的寄生电容CON为26pF,COFF为14.5pF,分别低70%,使338MHz下的-3dB带宽提高了3倍。竞争器件要达到最优的带宽,只能使用2.3V~3.6V的供电电源。DGQ2788A采用了门控开关设计,实现了低88%的开关RC矩阵。器件具有工作电压范围宽、低电阻和高带宽的优点,完全满足各种设计需求,简化BOM。

DGQ2788A的工作温度从-40℃到+125℃,有4个独立的可选SPDT开关和2个控制输入。所有开关在两个方向上都能很好地导通,可用作复用器或解复用器。开关使用一个1.8V~5.5V电源供电,数字输入的逻辑阈值为1.2V,保证与低电压TTL/CMOS兼容。器件符合RoHS,采用先开后合的开关方式,有掉电保护,ESD保护大于2kV(人体模型),闩锁电流达到per JESD78标准要求的300mA。

DGQ2788A现可提供样品,并已实现量产,大宗订货的供货周期为八周。

(转载请注明来源: 汽车制动网/chebrake.com 责任编辑:jack)
