新技术:罗姆Qi车载无线充电解决方案
作者: 未名 来源: 汽车制动网 日期: 2019年1月24日

采用意法半导体NFC读取器IC和8位微控制器

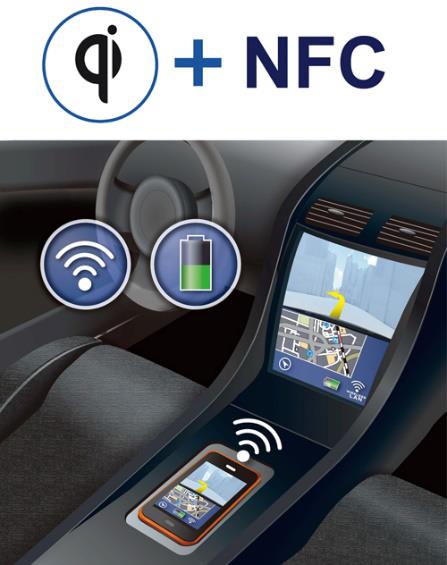

全球知名半导体制造商罗姆(总部位于日本京都)推出支持近距离无线通信NFC的车载无线充电解决方案。

本解决方案由罗姆开发中的车载级(满足AEC-Q100标准)无线充电控制IC“BD57121MUF-M”(发射端)、意法半导体(以下简称“ST”)NFC读取器IC“ST25R3914”以及控制用8位微控制器“STM8A系列”构成。

该解决方案支持WPC的Qi标准EPP(Extend Power Profile),可实现15W供电,是多线圈型产品(可充电范围是单线圈型的2.7倍左右),充电范围更宽,可满足车载充电的要求。


\

无线充电技术由于其可提高连接器的安全性、防水性、防尘性等性能,而在以智能手机等移动设备为主的广泛领域得以日益普及,在宾馆、机场、咖啡馆、汽车中控台等基础设施中的应用也日益加速。

目前,普及速度最快的WPC Qi标准,已经被欧洲汽车标准组织“CE4A”采用在车载充电标准中,预计,2025年将会有更多汽车配备支持Qi标准的充电台作为标配。

另一方面,充分利用NFC认证功能,不仅可通过与Bluetooth®/Wi-Fi配对来实现与车载信息娱乐设备联动,同时还有望应用于门锁功能、引擎启动以及汽车共享系统等。

在这种背景下,作为WPC的正式成员,罗姆利用在无线充电控制IC领域的优势和优异业绩,与ST的车载NFC读取器IC相组合,迅速推出了支持NFC的车载无线充电解决方案。

这两大技术的结合,非常有助于推动以智能手机为核心器件的车载应用技术创新,可以用一个动作同时实现以智能手机为首的移动终端充电和车内Bluetooth®/Wi-Fi网络配对工作。

\

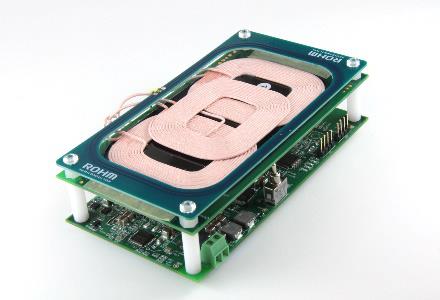

另外,采用了本解决方案的参考板已于2019年1月16日-18日在东京国际展览中心举办的“日本国际汽车电子技术及与配件博览会(AUTOMOTIVE WORLD)”中展出。

罗姆计划后续将出售该参考板的样品。与已经发售的Qi认证合格的接收端参考板“BD57015GWL-EVK-002”组合,可轻松实现支持WPC Qi标准EPP的车载无线充电。

罗姆未来还将针对日益扩大的无线充电市场,率先开发打造舒适环境的芯片组。

支持NFC的车载无线充电解决方案的特点

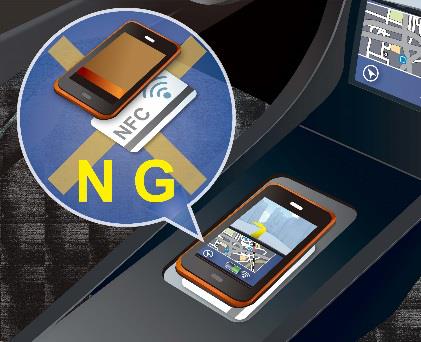

1,异物检测(检测智能手机内的NFC卡)如果在发射端和接收端之间存在金属物体,金属发热可能导致壳体变形或烫伤,为防患于未然,Qi标准要求必须配置金属类异物检测功能,但存在天线检测可能会破坏NFC卡(Suica等)等问题。通过与NFC功能相结合,可检测到插入智能手机内部等的NFC卡,从而可以防止磁场带来的损坏。

 \

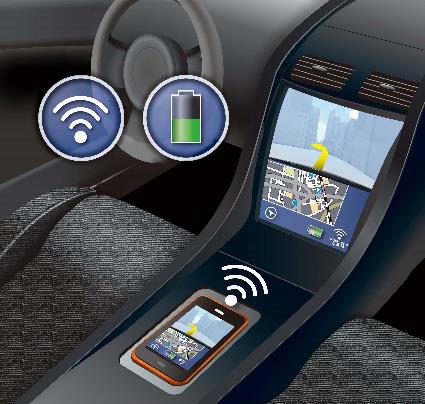

2,利用NFC设备认证可顺利实现车内娱乐系统!以往,当智能手机和车内信息娱乐设备连接时,每次都需要进行Bluetooth®和Wi-Fi配对设置。通过无线充电与NFC相结合,不仅可对智能手机等移动终端进行充电,还可通过NFC认证进行瞬配对,从而可自动连接车内Bluetooth®/Wi-Fi网络。仅需将智能手机放在车内的充电台上,即可顺利实现与车内信息娱乐设备的画面共享和与导航系统的联动。

\

3,利用NFC的个人认证实现共享汽车!通过NFC系统将汽车与智能手机联结,未来还有望实现不依赖于传统钥匙或专用卡的共享汽车系统。

关于罗姆的无线充电技术
作为WPC的正式成员,罗姆从WPC Qi标准的制定阶段开始就积极参与其中,并积极推动满足市场需求的产品开发,比如迅速开发出15W级控制IC和参考设计等。

2016年,业界首款取得15W级Qi认证的参考板“BD57020MWV-EVK-001”(发射端)和“BD57015GWL-EVK-001”(接收端)开始网售,大大促进了无线充电的普及。

此次,又新开发出支持AEC-Q100标准的车载无线充电控制IC“BD57121MUF-M”(发射端)。
