Microchip推出CoaXPress 2.0,提速图像采集速度
作者: 未名 来源: 汽车制动网 日期: 2020年8月19日

新产品基于公司与行业标准机构和主要客户的合作打造而成,可用于生产支持新规范的采集卡和摄像机
在12.5 Gbps CoaXPress 2.0接口标准去年获得批准之前,机器视觉图像采集解决方案已经取代输送带,成为实现更快生产线吞吐量的主要障碍。Microchip Technology Inc.(美国微芯科技公司)今天宣布推出首款单芯片物理层接口器件,在实现工厂车间CoaXPress(CXP)全部潜力方面又迈出新步伐。新产品特色包括简化机器视觉系统设计、最大限度地提高传输速度以及简化大批量装瓶操作、食品检测、工业检测和成像应用的部署。


\

Microchip汽车信息娱乐系统事业部副总裁Matthias Kaestner表示:“我们与日本工业成像协会(JIIA)等标准组织以及我们的主要客户合作,结合CXP优化我们的产品,使其在工厂车间充分发挥新规范的优势。我们的低延迟、低功耗传输解决方案将均衡器、电缆驱动器和时钟数据恢复集成到单一芯片中,使摄像机和采集卡制造商能够通过单一同轴电缆提供高速、高分辨率视频和控制信号以及电源供应。”

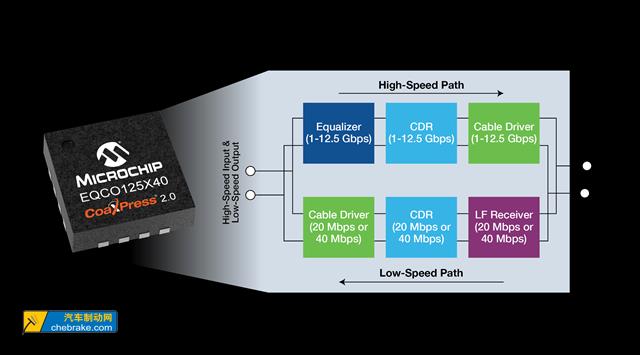

Microchip的EQCO125X40 系列CoaXPress 器件是首款采用 CXP 2.0 标准的产品,采用基于该规范的全新向后兼容设计,在所有速度级别上都集成了时钟数据恢复(CDR)和相机侧时钟,以支持实际环境的需求。这些器件使摄像机和采集卡的传输速度比其他解决方案快4到8倍,从而显著提高机器视觉处理吞吐量。此外,这些器件还能以更低功率和近乎零延迟支持四倍电缆/链路距离。

新产品系列还支持以任何速度无缝锁定从CXP-1到CXP-12的所有频率,提高了设计容差和灵活性,并通过单根电缆支持12.5 Gbps的带宽,消除了对多通道的需求。更广泛的布线选项确保了系统可以安装在需要的地方,集成的CDR改善了从摄像机发送到采集卡的信号防抖性能。摄像机低频时钟恢复功能消除了在FPGA进行单独时钟编程的需要。集成的链路信号完整性测试使系统能够在运行前和运行期间对电缆链路完整性进行实时检查。

\

对采集卡制造商来说,Microchip推出的这款新产品能使其以更低成本开发更强大的产品,帮助客户将产品部署在生产线上任何需要的地方。新产品可以进行预设置和实时电缆链路质量测试,为用户提供更强大、更全面的解决方案,以应对他们的挑战。他们还可以选择通过多条电缆扩展到50 Gbps。

Active Silicon公司首席技术官Chris Beynon表示:“Microchip全新CXP-12系列为我们的最新产品提供了一个紧凑和低组件数的单芯片均衡器解决方案,可以轻松满足CoaXPress回波损耗规范。这些器件还有一个出色的功能,可以进行实时电缆裕度测试,在正常运行中出现任何位错之前检测到老化或磨损的电缆。”

Microchip的CXP器件使制造商能够从摄像机和帧采集器的两个端口获得与以前四个端口相同的吞吐量。这些器件可用于在摄像机端检索实时低频时钟,从而提供更精确的信号时序。制造商还可以将其作为电缆中继器使用,进一步扩大摄像机之间的连接距离。它们的低功耗使其成为向市场推出尺寸更小、性能更好的图像采集解决方案的理想选择,既能增加客户价值,同时设计更简单、成本更低。

Adimec公司市场与销售总监Andre Jacobs表示:“有了Microchip的CXP器件,我们就能在保持系统成本不变的情况下,满足市场对数据吞吐量翻倍的需求。”

日本工业成像协会(JIIA)主席Sachio Kiura表示:“我们很高兴看到Microchip将低功耗、高性能的CoaXPress 2.0解决方案推向市场,这些解决方案完全符合最近发布的CoaXPress 2.0规范。”

Microchip预计,CoaXPress 2.0系列有助于加速在工业检测应用中采用性能更好、成本更低的机器视觉解决方案,并将对包括交通监控、监视和安全、医疗检测系统和嵌入式视觉解决方案在内的应用产生同样的变革作用。 新产品系列是Microchip广泛产品组合的一部分,涵盖了创建整体系统解决方案的要求,包括Microchip的12 Gbps PolarFire®现场可编程门阵列(FPGA),可以最少的开发人员工作量无缝支持CoaXPress协议,同时实现低功耗、低延迟和小尺寸解决方案。

开发工具
Microchip CoaXPress 2.0 系列产品(发射器、接收器和中继器)的评估板可作为客户的开发辅助工具。

供货
Microchip CoaXPress 2.0 系列包括一个纯发射器相机端器件和三个单芯片收发器选件。每款器件均采用 16 引脚四方扁平无引线封装,与 Microchip 的 CoaXPress 1.1 系列器件完全向后兼容。
