东芝支持功能安全的无刷电机预驱IC样品即将出货
作者: 未名 来源: 汽车制动网 日期: 2021年9月28日

中国上海,2021年9月28日——东芝电子元件及存储装置株式会社(“东芝”)今日宣布,已开始供应“TB9083FTG”的测试样品,这是一种面向汽车应用的预驱IC(其中包括电动转向助力系统和电气制动器使用的无刷电机)。

东芝将在2022年1月提供最终样品,并将在2022年12月开始量产。


\

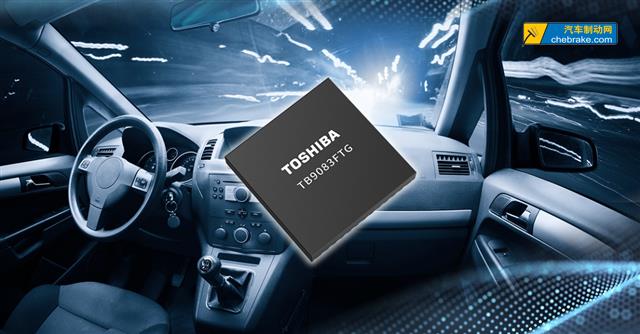

TB9083FTG是一种3相预驱IC,能够控制和驱动用于驱动3相直流无刷电机的外置N沟道功率MOSFET。该产品支持ASIL-D功能安全规范且符合ISO 26262标准第二版的要求,适用于高安全级别的汽车系统。

这种新型IC内置三通道预驱,用于控制和驱动电机与电源的安全继电器。这样可以消除对外部组件的需要,有助于减少部件数量。

TB9083FTG采用P-VQFN48-0707-0.50-005小型封装(7.0mm7.0mm(典型值)),具备可焊锡侧翼结构。由于对冗余设计的需要限制了电子控制单元的占板面积,因此采用这种小型封装有助于减小总贴装面积。

应用:
汽车设备
-电动转向助力系统、电动制动器、各类型的泵机等

特性:
支持功能安全
-根据ISO 26262第二版的要求开发
-安全手册和安全分析报告
-内置功能冗余、ABIST和LBIST
-带有CRC验功能的SPI接口

3相预驱
-能够控制并驱动3相功率MOSFET(N沟道6个)
-PWM斩波频率最高可设置为20KHz
用于安全继电器内置三通道预驱
-不仅能为电机每相控制/驱动三个继电器;同时也能单通道控制/驱动电机的全部三个继电器及另外两个通道控制/驱动电源继电器。

内置用于电机电流检测的放大器
-用于放大3相分流电阻上产生的电压,提供6种增益控制

小型封装
-小型表面贴装可焊锡侧翼结构,配备裸焊盘(E-pad)P-VQFN48-0707-0.50-005封装

(转载请注明来源: 汽车制动网/chebrake.com 责任编辑:Jack)
