东芝扩大其智能栅极驱动光耦产品线
作者: 未名 来源: 汽车制动网 日期: 2022年8月31日

东芝推出智能栅极驱动光耦,有助于简化功率器件的外围电路设计

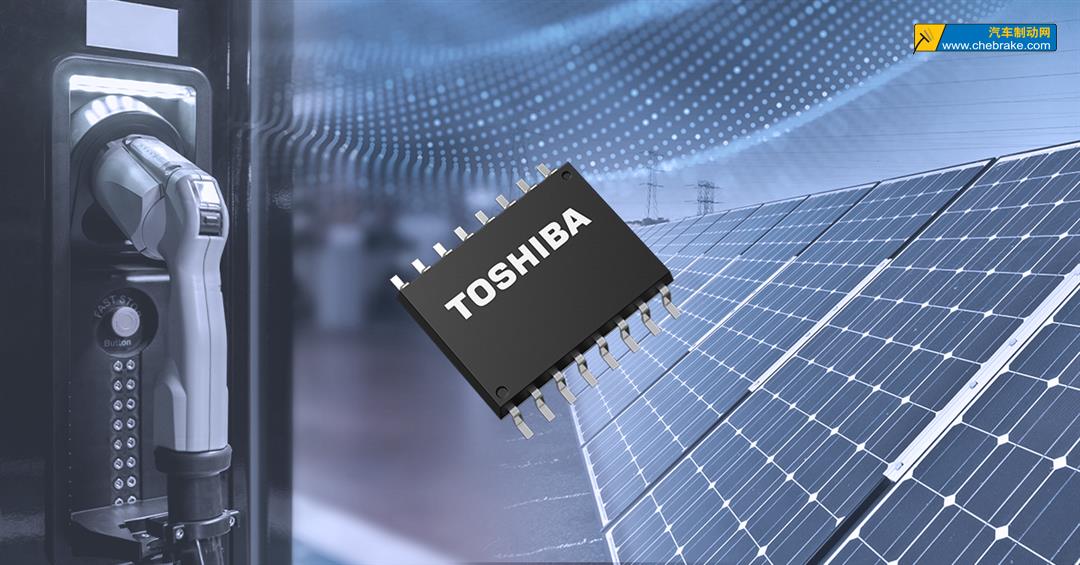

中国上海,2022年8月31日——东芝电子元件及存储装置株式会社(“东芝”)宣布扩大其智能栅极驱动光耦产品线,推出一款输出电流为2.5A的智能栅极驱动光耦---“TLP5222”。这是一种可为MOSFET或IGBT等功率器件提供过流保护的隔离栅极驱动IC,内置保护操作自动恢复的功能。该产品于今日开始出货。


\

TLP5222持续监测其驱动的功率器件的漏极-源极电压(VDS)[1]或集电极-发射极电压(VCE)[2]。内置的过流检测与保护功能可检测出功率器件中因过流导致的任何VDS或VCE上升,并执行软关断。

此外,这种新型光耦还内置自动恢复功能,在触发保护操作后25.5μs(典型值)将光耦重置到正常工作状态。这简化了控制器中的序列设置。它还集成了隔离故障状态反馈功能,一旦检测出过流即可向控制器发送故障信号,同时有源米勒钳位功能可防止上下桥臂功率器件发生短路[3],帮助简化设计,并减少外部电路。

与此同时,TLP5222采用SO16L封装,可确保8mm(最小值)的爬电距离和电气间隙,适用于需要实现较高绝缘性能的设备。此外,其额定工作温度范围为-40℃至110℃,适用于恶劣温度环境下的各类应用,如光伏发电系统和不间断电源(UPS)。

该系列产品还包括TLP5212、TLP5214A和TLP5214。这三款产品不具备内置的自动恢复功能,但是通过输入LED的信号也可以将其重置回正常运行,用户可以针对具体的使用条件选择合适产品。

应用:
MOSFET/IGBT栅极驱动
工业变频器和交流伺服器
可再生能源逆变器(光伏(PV)逆变器等)
开关电源(UPS等)

特性:
内置保护操作自动恢复功能
峰值输出电流额定值:IOPH/IOPL=±2.5A
内置过流检测、隔离故障状态反馈和有源米勒钳位等保护功能
采用SO16L封装,确保了8mm(最小值)的爬电距离和电气间隙



注:
[1] 适用于功率MOSFET
[2] 适用于IGBT
[3] 某些功率器件在启动上下桥臂功率器件的开关过程中,米勒电流产生噪声或引起这些功率器件故障的现象。
