故障现象：

2011款新景程发动机舱冒烟，有线束烧损。

故障诊断与排除：

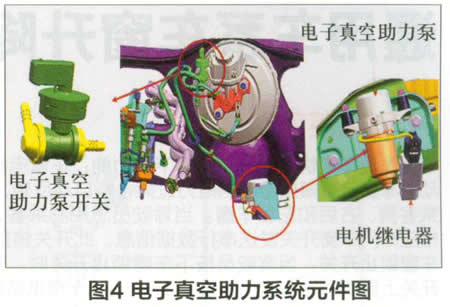

检查发现，烧焦的线束是电子真空助力泵的线束。电子真空助力泵（图4）是制动助力器的辅助真空提供部件，以保证制动助力器有充足的真空度，用于发动机未启动或高原真空不足时，给真空助力器提供真空源。电子真空助力泵开关监测助力器的真空度，当系统内的真空度下降时，电子真空助力泵开关内的触点闭合，接通电子真空助力泵的电机继电器，继电器吸合给电子真空助力泵电机提供电压。

检查发现电子真空助力泵开关已经失效，不论真空值大小，一直处在接通状态。分析故障原因是电子真空助力泵开关损坏，触点始终闭合，导致电子真空助力泵一直工作，最终过热卡死，线束烧损。

更换电子真空助力泵开关、线束和电子真空助力泵后故障排除。
