在高速行驶的“车代”，缩短制动距离、提高车辆制动中的操控安全性能，已显得尤为重要。而陶瓷制动器凭借其特殊的材料特性，与传统制动装置相比，具有明显的优势，在具有大发动机功率的汽车上尤为突出，我们将从以下几个方面来介绍陶瓷制动盘的特点。
一、陶瓷制动盘的材料特性
由碳素纤维复合材料（C/C材料*）制成的制动盘和制动摩擦片多年来一直被成功地应用于赛车领域，为了在汽车批量生产中用来制造制动器。 这种材料被进一步开发成碳素纤维强化碳化硅（C/SiC陶瓷*），碳化硅特性与金刚石相似，它具有非常高的硬度。因此耐磨性非常好，同时还具有较好的耐化学和耐高温特性。而在碳化硅中加入碳素纤维后，其材料的断裂韧度得到明显提高。

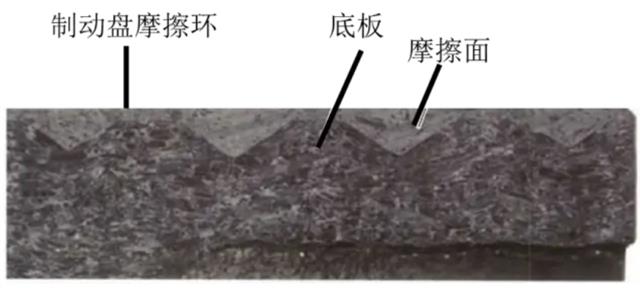

因制动盘摩擦面部分需要更强的硬度和耐磨性，其碳化硅（陶瓷）含量明显高于底板中的含量。与此相对的是，底板中含有更多的碳素纤维，以确保底板具有足够的零件强度。
二、C/SiC陶瓷制动盘的优点

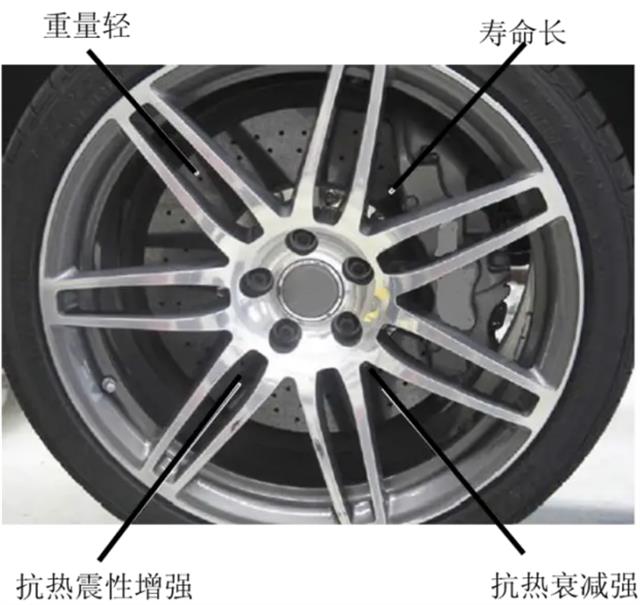

与传统的金属制动器材料（例如灰铸铁）相比，C/SiC陶瓷具有以下明显的优势：
◆零件重量减轻（每个车轮重量可减轻50％）。更轻的刹车盘就意味着悬挂重量的减轻。使悬挂系统的反应更快，因而能够提升车辆整体的操控水平。
◆在温度迅速变化时，抗热震性增强，制动盘不会受温度影响而产生几何变形。
◆高温下制动盘/摩擦片的摩擦系数（热衰减性）降低幅度减小。
备注：在制动过程中由于摩擦产生热量，制动盘工作温度增高。一般制动盘的摩擦材料受温度影响其摩擦系数开始下降，从而降低了制动效果。而陶瓷制动盘在其温度高达到650度时，其摩擦系数仍在0.45-0.55左右，能保证车辆具有良好的刹车性能。
◆与传统制动盘相比耐磨性更强，寿命延长约4倍。

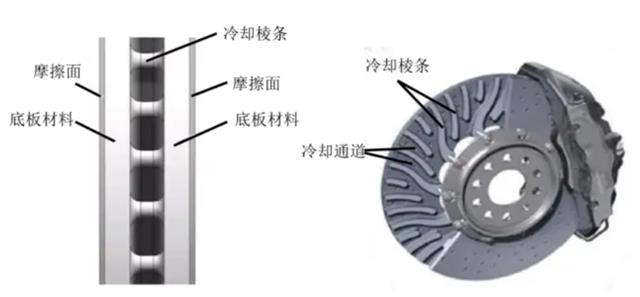

◆冷却性能提高， 为实现最佳的制动冷却效果， 陶瓷制动盘都设计有专门的内部风冷通道。
三、陶瓷制动盘的结构特征

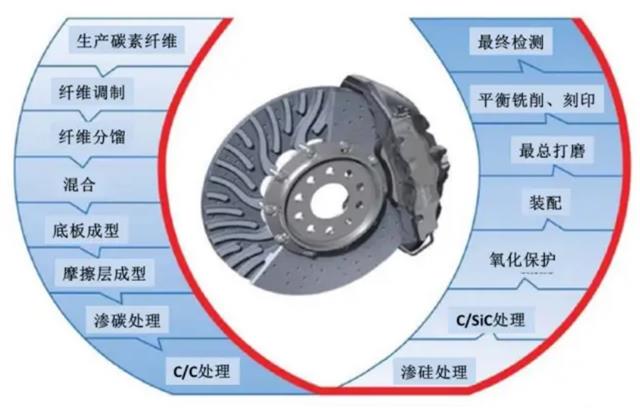

陶瓷制动盘的生产过程极为复杂，为达到较高的质量标准，需分多个步骤对制动盘毛坯件进行成本高昂的后期加工。
碳素纤维与酚醛树脂的混合物在高温高压条件下形成CFK材料（碳素纤维强化塑料），在900℃高温脱氧处理过程中转化为碳，形成C/C材料。经过机械加工后在1500℃高温中硅溶液渗入C/C毛坯件（渗硅）与碳结合转化为碳化硅，经过此工序后即制成摩擦环材料C/SiC陶瓷。

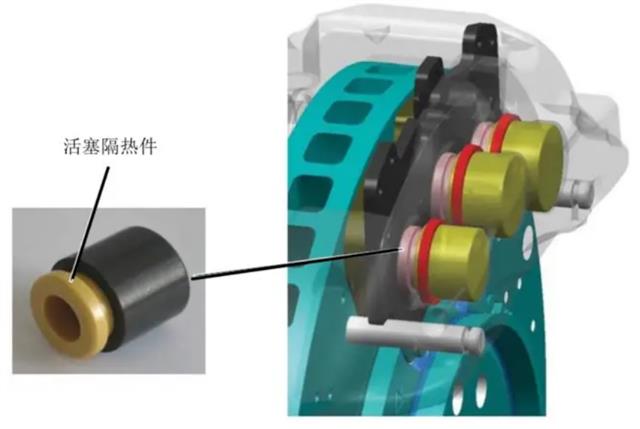

由于制动盘和制动摩擦片之间会产生较高的温度，为防止制动摩擦片和制动活塞上的高温被传递到制动液中，因此需要使用不同于传统制动装置的特制制动钳。为了避免出现这种情况，在制动活塞与制动摩擦片之间加入了二氧化锆陶瓷隔热件。
小贴士：一旦制动液沸腾，便会在制动系统中产生蒸汽泡和空气，导致制动效能降低。
