制动踏板位置传感器用于检测制动踏板的行程数据,并将检测的行程数据分析处理后传递给控制单元(ECU),控制单元(ECU)根据行程数据计算电机扭矩数据,扭矩数据作用在齿轮机构上,通过齿轮机构将扭矩数据转化为刹车主缸的刹车力数据,再将刹车力数据转化为刹车液压数据,最终通过控制刹车卡钳进行刹车。

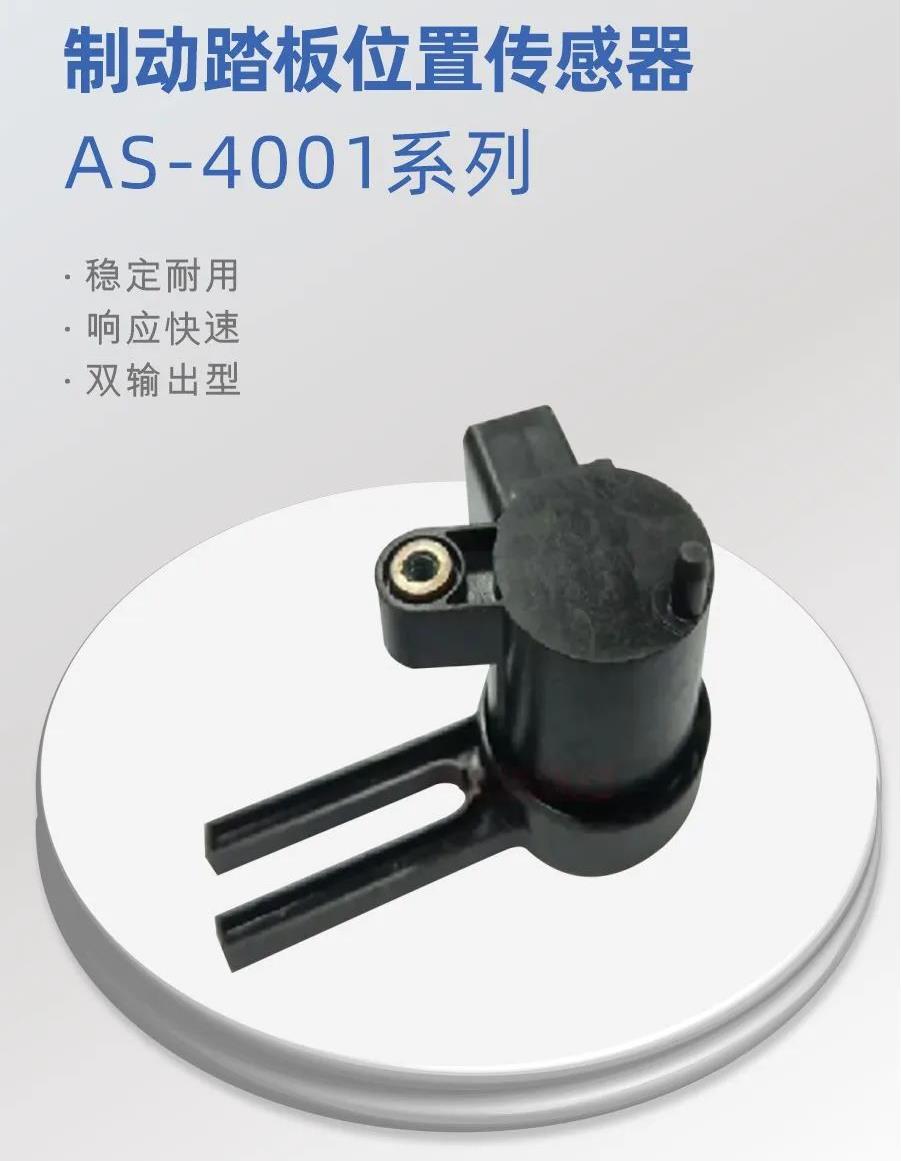

盛德乐制动踏板位置传感器AS-4001系列:
◆甄选优良材料 采用优质材料,确保产品性能,具有良好耐腐蚀性能及超长寿命。
◆高质量高品质 核心芯片为进口高精度芯片,确保传感器的检测箱
工作原理:
制动踏板踩下时通过输入推杆带动二级齿轮传动装置转动,制动踏板位置传感器通过3D霍尔技术检测传动装置的线性绝对旋转位置,通过传感器MCU分析、处理线性绝对旋转位置数据,并将线性绝对旋转位置数据精准地变换为制动踏板的行程PWM数据,行程PWM数据输送给汽车电子控制单元(ECU),电子控制单元(ECU)根据传感器提供的行程PWM数据计算电机扭矩数据,汽车齿轮机构系统将这个扭矩数据转化为刹车主缸的刹车力数据,再将刹车力数据转变为刹车液压数据,最终通过控制刹车卡钳执行制动刹车。同时,制动踏板位置传感器处理后的制动踏板行程PWM数据通过CAN总线上存汽车EDR。
安装位置:

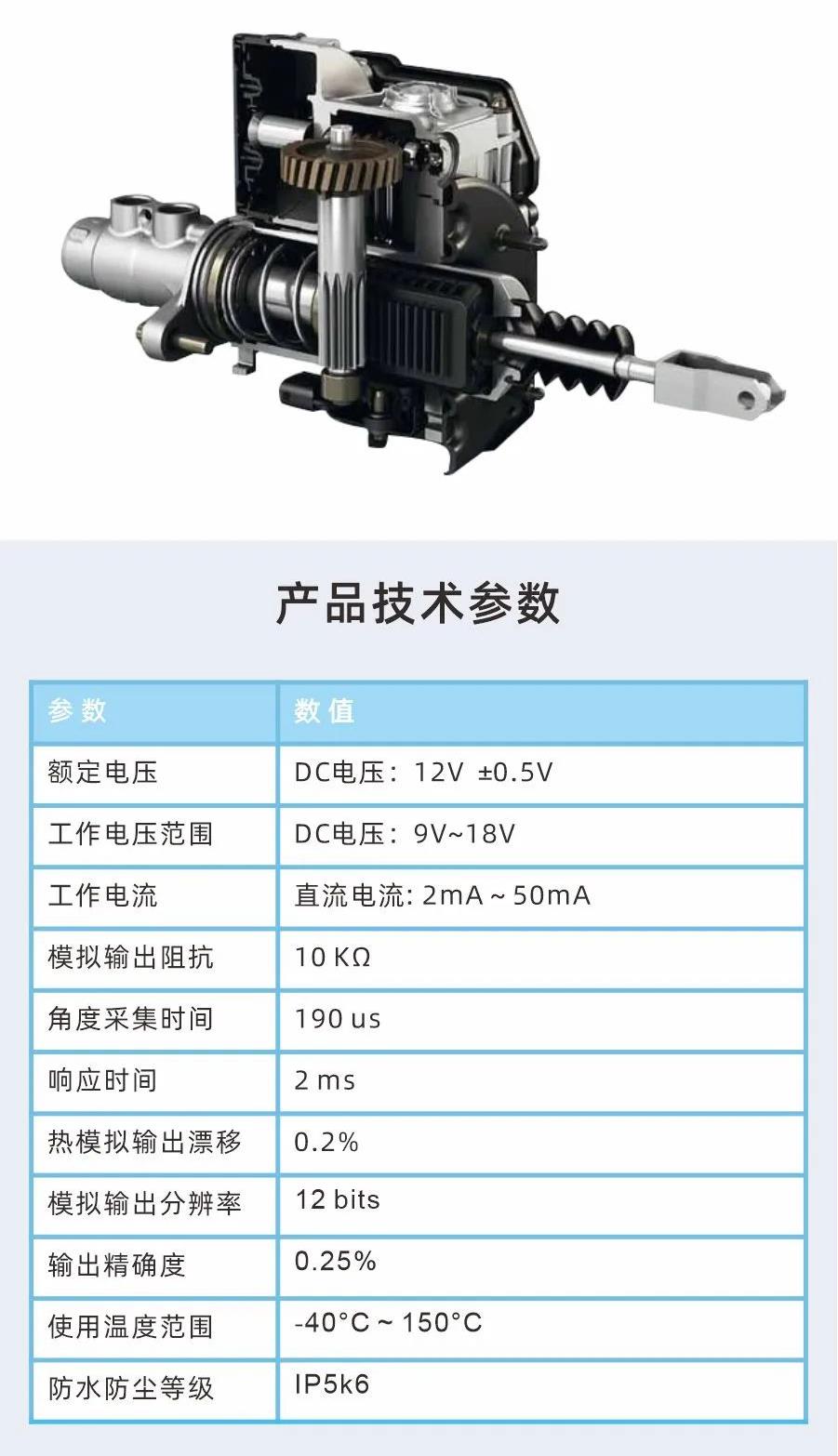

制动踏板位置传感器安装在助推器总成上,工作环境非常严苛,要求器件耐高温,具有高可靠性。
