MOOG为拓乐提供多轴振动试验平台
作者: 未名 来源: 网友推荐 日期:

9月5日,当世界领先汽车顶架系统制造商决定要投资建立全新的世界顶级测试设施时,他们选择使用穆格测试系统作为试验平台来模拟其产品可能会遇到的全球各种不同路况。总部位于瑞典的拓乐公司,是世界领先的运动器材搭载产品的供应商,其产品包括车顶箱,车顶架,汽车顶轨及自行车架。 2008年2 月,拓乐公司决定将穆格试验平台引进其瑞典Hillerstorp新设的试验中心,用于进行全球各种路面状况的仿真试验,日前该项目正式交付完毕。

穆格提供的整套试验平台解决方案包括一个多轴振动平台(MAST),可以更快更有效的运行大范围的各种试验。穆格还提供设置试验系统的混凝土防振基座、油压系统、安全系统、控制柜以及包括软件在内的数据采集系统,控制部分中包括SmarTEST伺服控制器及用于再现各种路面状况的FasTEST软件。

拓乐公司选择穆格有多个原因。“我们喜欢这套技术解决方案,它们非常容易使用,而且他们的测试专长帮助我们的发展方向。”拓乐公司技术经理Fredrik Larsson提到,“我们接触的其他潜在供应商虽然在这套系统上更有经验,但是他们的技术相对保守而且有时价格更昂贵。”

今后,拓乐公司不仅可大幅缩短产品的试验周期,还可通过高频振动试验,确认行驶过程中行李架是否牢固固定在车辆上等状况以避免破损。试验时先在试验平台上安装并固定汽车车顶,然后在车顶上安装车顶架或车顶箱进行测试。

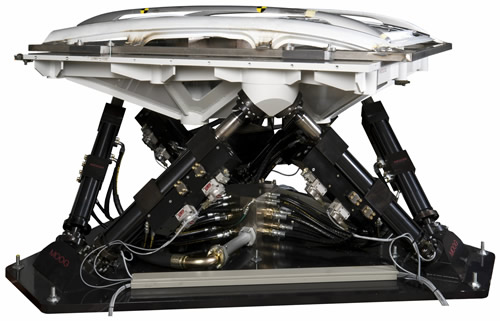

穆格开发六杆并联运动平台的最初目的是用于航空飞行模拟器。六杆并联系统由两个相错30度角的叠加等边三角架组成。 每个三角的顶点与两个低点由穆格作用器相连接。与传统的系统一样,它有六自由度(6DOF)- 平台可围绕x, y和z 轴方向执行俯仰,滚动,侧滑等动作。“我们以加速度和位移作为基准来赢得与竞争者的性能竞争”,穆格公司欧洲测试市场经理Pim van den Dijssel说道。“六杆并联设计是成熟的技术,但我们是第一个将其应用在测试项目中的公司。要控制某单一自由度的移动十分复杂,因为每一单轴的移动都要用到全部六个作动器。它们必须在速度和时间上被精准控制,特别是当平台在高频率振动下更为复杂。穆格的多轴振动平台可以模拟0.8~80赫兹范围中任何频率振动。

由于采用完全相同型号的6个作动器,因此,可减少备件的库存,维修费也低于以前的直交式多轴加振工作台。另外,这些作动器倾斜立于地板上,操作员为了维护而需要查看试验件时,能够轻便作业,无需另外准备作业台。

此外,多轴振动试验台为了不使振动传导到周围,必需牢固固定在用巨大混凝土块制成的防振基座上,而六杆并联设计的MAST振动台在直交式多轴加振工作台的1/4~1/3的空间内即可进行设置。因此,此次向拓乐公司提供的试验台所使用的防振基座的重量只需88吨左右。

对于防振基座约为1~1.5Hz的共振频率,这种试验台最低可在0.8Hz左右的极低频率下工作,因此,试验台具有在防振基座产生共振的同时自动启动多轴振动工作台下部的空气弹簧、对基座的移动进行校正的“主动水平控制”功能。另外,试验台可连续运转数日,相当于实际行驶数十万公里的距离。

\

当世界上最大的汽车顶架系统的制造企业决定建造世界顶级的测试设施时,它选择了穆格作为测试平台来模拟其产品在世界各地所面临的路面情况。

关于穆格公司(MOOG

穆格公司工业集团长期致力于运用机电、液压及电液混合技术制造高性能运动控制解决方案。其电液伺服技术开创了高精度控制的新时代,同时它也使穆格公司发展成为全世界设计与制造电液伺服元件和电液伺服系统以及后来的机电控制元件和机电控制系统的先驱和领导者。凭借专业的协作支持,穆格服务于全球众多领域,包括塑料橡胶领域、金属成型领域、纺织工业、发电领域、仿真领域。穆格公司工业集团协助性能驱动型企业共同设计开发最新一代机器与设备。2007年穆格公司工业集团的销售额约四亿三千六百万美元,业务遍布世界 33个国家,隶属美国穆格公司 (Moog Inc.),后者是纽约证交所上市企业(股票代码:MOG.A和MOG.B),年销售额逾十五亿美元。这种覆盖全球的运作可确保穆格公司工业集团能够密切关注机器制造商的需求,从而提供便捷灵活的服务。

欲了解更多信息,请访问: www.moog.com/industrial

关于拓乐(Thule

拓乐公司是一个世界领先的、制造运动器材搭载产品的供应商,提供适于各种车辆的车顶架、车顶箱、汽车顶轨、自行车架、冰雪防滑链以及拖车等。当体育运动爱好者,普通人以及活跃的家庭进行娱乐和专业运动时,拓乐产品可以帮助他们运输所需的设备。在北美、欧洲和亚洲等世界上最重要的汽车市场中,拓乐拥有4,500名员工,35个生产及销售部门。拓乐公司在2007年的销售额达到了67亿瑞典克朗。托乐公司总部位于瑞典的马尔默,由私有实业公司Nordic Capital及其管理层拥有。

欲了解更多信息,请访问:www.thule.com
