摘要：车辆设计自动化（VDA）模块是内置于NX的用于车辆设计的一个专用工具软件包，为车辆总布置设计提供了完整丰富的设计与验证的工具，内置丰富的专家知识与最佳实践，并将设计过程流程化、向导化、自动化，方便用户使用。
1. 车辆设计自动化（VDA）简介
车辆设计自动化（Vehicle Design Automation）模块是内置于NX的用于车辆设计的一个专用工具软件包，为车辆总布置设计提供了完整丰富的设计与验证的工具，内置丰富的专家知识与最佳实践，并将车辆设计过程流程化、向导化、自动化，以方便用户使用。软件包主要包括了四部分的内容：车辆架构设计、视野工具、分析工具和座舱乘员设计工具包。
NX车辆设计自动化模块面向汽车行业，不仅提供了车辆的机械、视野、座舱空间布置和分析的自动化工具，而且提供了相应的检查工具，用于设计师在车辆设计过程中不断的检查和验证设计情况，使车辆设计结果符合国际上的有关车辆的标准或本地法规。
NX车辆设计自动化模块支持的国际标准规范有：GTR 、SAE、ISO、ECE、EEC等。支持的国家或地区的标准有：中国的GB、北美的FMVSS, CMVSS, IIHS, UMTRI、日本的MLIT和TRIAS、韩国的KMVSS等。
SAE - Societyof Automotive Engineers
ECE - UnitedNations Economic Commission for Europe
GTR – UnitedNations Global Technical Regulation
EEC - EuropeanEconomic Community (EWG) (EU directives)
GB – 国标, Standardization Administration of China
MLIT - Ministry of Land, Infrastructure, Transportand Tourism, Japan
TRIAS - TestRequirements and Instructions for Automobile Standards, Japan
FMVSS -Federal Motor Vehicle Safety Standards
CMVSS - CanadaMotor Vehicle Safety Standards
KMVSS - Korea Motor Vehicle Safety Standard
ADR -Australian Design Rules
NCAP - New CarAssessment Programme
IIHS -Insurance Institute for Highway Safety
RCAR –Research Council for Automobile Repair
CFR - Code ofFederal Regulations, US
UMTRI -University of Michigan Transportation Research Institute
ISO -International Organization for Standardization

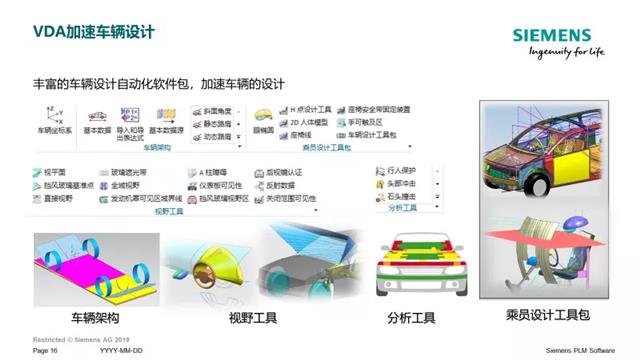

2. 车辆设计自动化模块功能概要

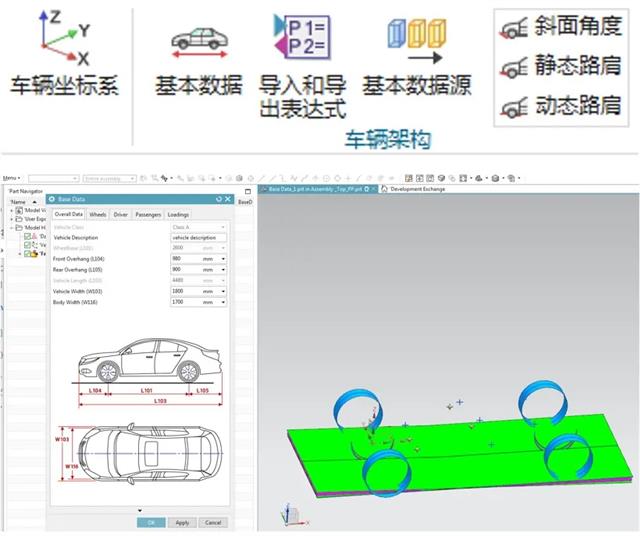

车辆架构
用于配置整车的控制参数，包括：
◆配置车辆的基本数据；
◆轴距、前后车身悬伸、车辆长度和宽度、车身宽度、车轮尺寸、驾驶员和乘客位置等等；
◆为车辆定义不同的载荷状态 ；
同时基于车辆架构参数，系统自动生成整车的架构模型，如上图。然后在此基础上，可以展开车辆总布置设计及相关的验证等设计工作。

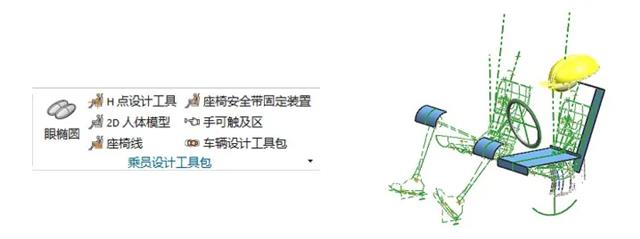

乘员设计工具包
提供了进行车辆乘员设计相关的一系列工具，用于车辆总布置设计，包括眼椭圆、H点设计、2D人体模型、座椅线、手可触及区等。
其中的2D人体模型等信息数据还可以直接用于三维的人体模型，进行姿势预测，以便进一步的分析和验证。

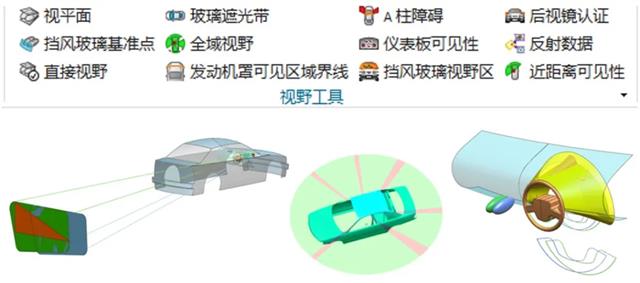

视野工具
提供了视野设计相关的丰富的工具集，它自动化了视野设计的过程，并提供了验证的能力，使得设计结果更易满足车辆驾乘视野相关的要求和相应的法规要求，为车辆的安全保驾护航。

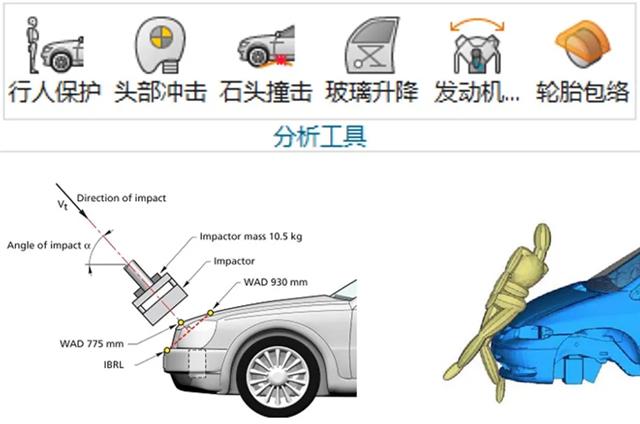

分析工具
提供了一组分析工具，用于车辆设计时，进行必要的分析以满足特定的安全要求或法规要求。例如行人保护分析工具，可以根据各种NCAP，创建头部及腿部的冲击区域以进行行人保护的分析。玻璃升降分析工具可以用来研究车窗玻璃升降情况，确定最佳的玻璃下落角度，创建支撑玻璃的滑槽并对升降过程进行碰撞检查，避免干涉。
3. 车辆设计自动化模块的价值
NX内置的车辆设计自动化专用模块为车辆设计提供了广泛的开箱即用的总布置设计工具包。它将原本复杂的车辆设计过程以最佳实践的方式，流程化的提供给用户，用向导指导设计人员一步一步地完成设计的全过程，并且将SAE、ECE等国际标准和一些国家标准，如中国的GB等标准融合在设计过程中，指导设计者进行参数选择、位置定义、过程校核和结果验证，使汽车设计的正确性和效率大大提高，从而实现“一次就做对”的设计目标。
NX车辆设计自动化（VDA）模块，让车辆设计更轻松。让时间更有价值。让车辆设计质量更高、周期更短、成本更低。
