技术资料:博格华纳车载充电机OBC
作者: 未名 来源: 汽车制动网 日期: 2019年4月21日

\
博格华纳车载充电机(OBC,Onboard Battery Charger)

Bassi公司成立于1974年,是一家家族企业,最早生产工业用wall-mount(壁挂式))和station(站地式)以及多频和高频的充电装置。后来延展到汽车充电装置包括车载充电机(OBC,Onboard Battery Charger)及快充充电桩。2016年,Sevcon公司对Bassi公司进行了并购。2017年,博格华纳收购Sevcon公司。其充电装置业务划分给摩斯系统。

\

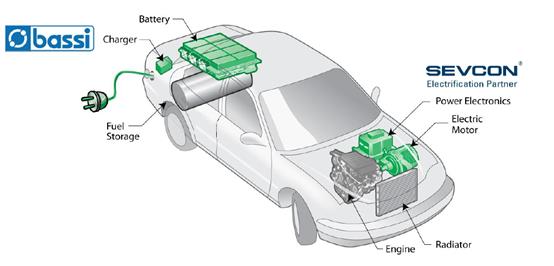

车载充电机(OBC)装在插电混合动力和纯电动车辆上,用于对其电池充电。

博格华纳充电装置:

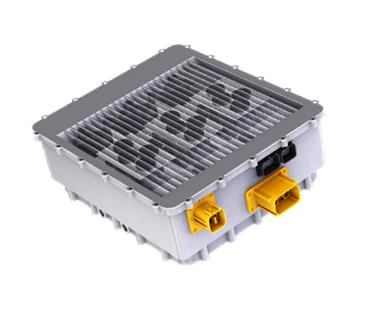

◆On Board Charger(OBC) 车载充电装置
◆DC Fast Charging Stations直流快速充电站

什么是OBC
◆OBC需要从公共电网的交流电转换成直流电供给车载电池充电。
◆OBC装在车上的
◆OBC需要和公共电网电压和频率兼容,还需要兼容不同电压和不同类型的化学电池

\

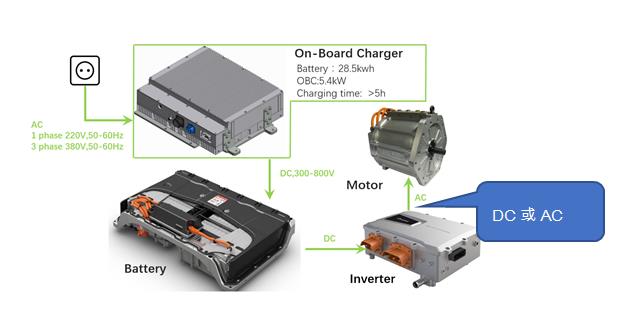

充放电流程:

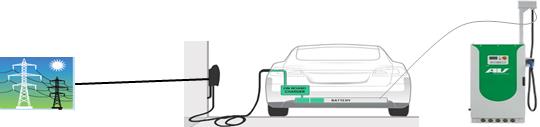

充电:电网->配电装置->OBC->电池包

\

放电:电池包->DC/DC转换器->电机

\

博格华纳充电装置的充电功率:
◆额定充电功率7.4kW的OBC,一般可覆盖1.8kW,3.3kW, 6.6kW等OBC, 在这种情况下使用单相电、慢充。
◆额定充电功率11kW的OBC。三相电输入OBC,充电功率更大,其效率更高,时间会加快。
◆额定充电功率22kW的OBC。也使用三相电输入OBC,充电功率相比11kW更大,其效率高,时间更快。
◆博格华纳快速充电站额定功充电率达到240kW,效率可达到96%以上。功率因数达到0.99以上。
*单相和三相指的是电网供电

未来OBC升级方向:
◆工程团队会从充电功率,效率,体积,重量,功率因数,安全等级、兼容的多国标准等方面提升OBC产品性能。
◆未来,博格华纳还会把DC/DC转换器集成在OBC内,并提升更高安全等级。

OBC优势:
◆先进的功率电子元件
◆扩展交流电的输入范围-支持7.4kW和11kW两个额定功率段
◆防水防尘要求满足IP6K9K
◆安全等级满足ISO26262
◆插座满足与模式2和模式3信号相兼容
◆适应不同国家的标准法规,美国,欧洲,日本,中国。
◆高效率、高功率因数校正
◆目标做最好等级的功率密度
◆分为400V和650V的电池充电电压规格

(转载请注明来源: 汽车制动网/chebrake.com 责任编辑:Jack)
