凯帝斯电子液压制动系统性能测试解决方案
作者: 未名 来源: 汽车制动网 日期: 2019年5月14日

电子液压制动系统(IBS)是自动驾驭和无人驾驭的必备和要害零部件,是轿车下一代制动体系的必定趋势和最优处理方案,可用于传统车、新动力车、自动驾驭、无人驾驭车。

凯帝斯工业系统汽车电子液压制动系统测试解决方案,针对世界最前沿的智能刹车体系,可实现电子液压制动助力器(IBS)的人工模拟测试和自动测试。可完成电子液压制动系统的不同工作状态,采用伺服电动缸驱动系统可实现制动器的快速与慢速制动,模拟系统实际工作状态,并对试验过程中输入力、输入位移、制动压力等参数实时检测并显示。可安装ESC/ESP系统,完成系统性能测试。


\

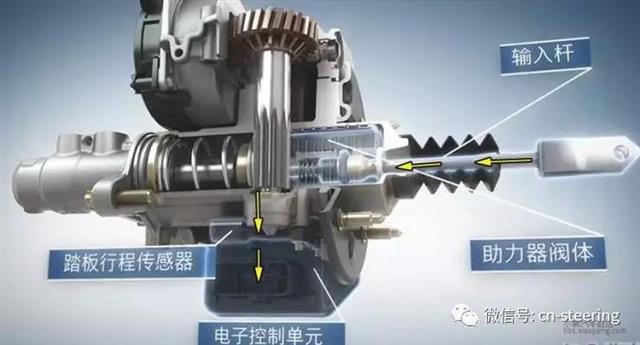

IBS产品示意图

\

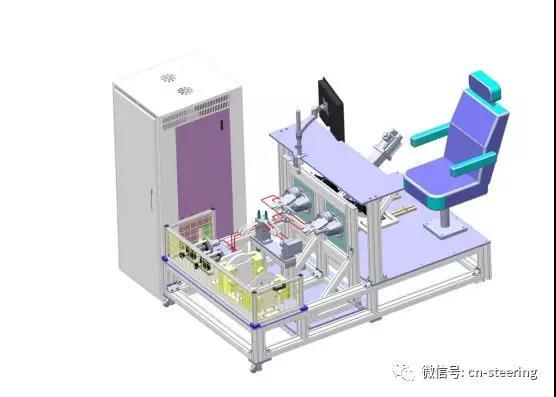

IBS测试解决方案 三维图

\

凯帝斯拥有完善的IBS测试验证标准,可完成客户试验室阶段性能及耐久测试及验证。也可通过搭建相应的HIL测试设备,用于控制器开发及整车匹配的开发及验证。

\

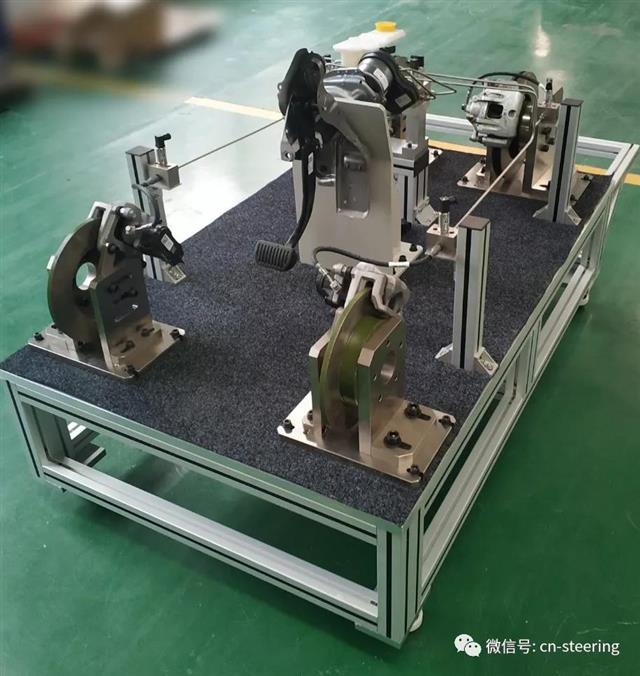

IBS测试解决方案 案例

\

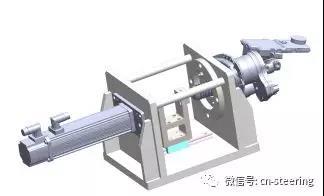

自动驱动伺服模组

\
IBS测试曲线

应用和优点
◆设备由人工模拟工位、自动驱动工位两个工位组成,即可人工模拟,也可自动驱动
◆负载采用可调模拟负载、也可使用真实负载
◆模拟负载可调节加载轮缸的吸收容积,满足不同试验对吸收排量的要求
◆控制系统既可按照客户设置的多种测试用例进行测试,也可用于客户的二次开发
◆设备配备CAN模块及高层协议分析功能,可配置.dbc文件
◆可连接HIL测试柜,实现在线仿真。

主要性能
◆工位设置:人工模拟工位、自动驱动工位双工位
◆踏板力传感器:量程2000N精度0.1%FS
◆压力传感器:量程25MPa(MAX)精度0.25%FS
◆液压检测路数:6路
◆负载方式:可调模拟负载、真实负载可选
◆供电电源:DC 0~80V 0~120A 1800W,程控可调
◆电流强度测量:量程DC 100A精度0.25%
◆通讯方式:CAN通讯
◆CAN通讯通道数:2路
